A bomba de sucção automática para resíduos de alto desempenho mais avançada

Ultra V Series®

A Série Ultra V® é a bomba autoescorvante de alto desempenho e alta pressão mais avançada da Gorman-Rupp. Ela oferece até três vezes mais pressão e 60% mais vazão em comparação com bombas autoescorvantes tradicionais. Baseadas na comprovada Série Super T®, essas bombas são projetadas para aplicações industriais, municipais e de esgoto exigentes, oferecendo alta eficiência e capacidades superiores de manuseio de sólidos.

Com uma válvula de retenção de sucção removível externamente, placa de desgaste autolimpante e recursos avançados para manuseio de sólidos, a Ultra V Series® minimiza o tempo de inatividade e simplifica a manutenção.

Para pressões ainda mais altas, a Série Ultra V® pode ser combinada com a opção de sistema UltraMate®, criando uma configuração de bomba em estágio vertical que aumenta o desempenho sem as ineficiências das configurações multietapas tradicionais.

Baixe o folheto da Série Ultra V®

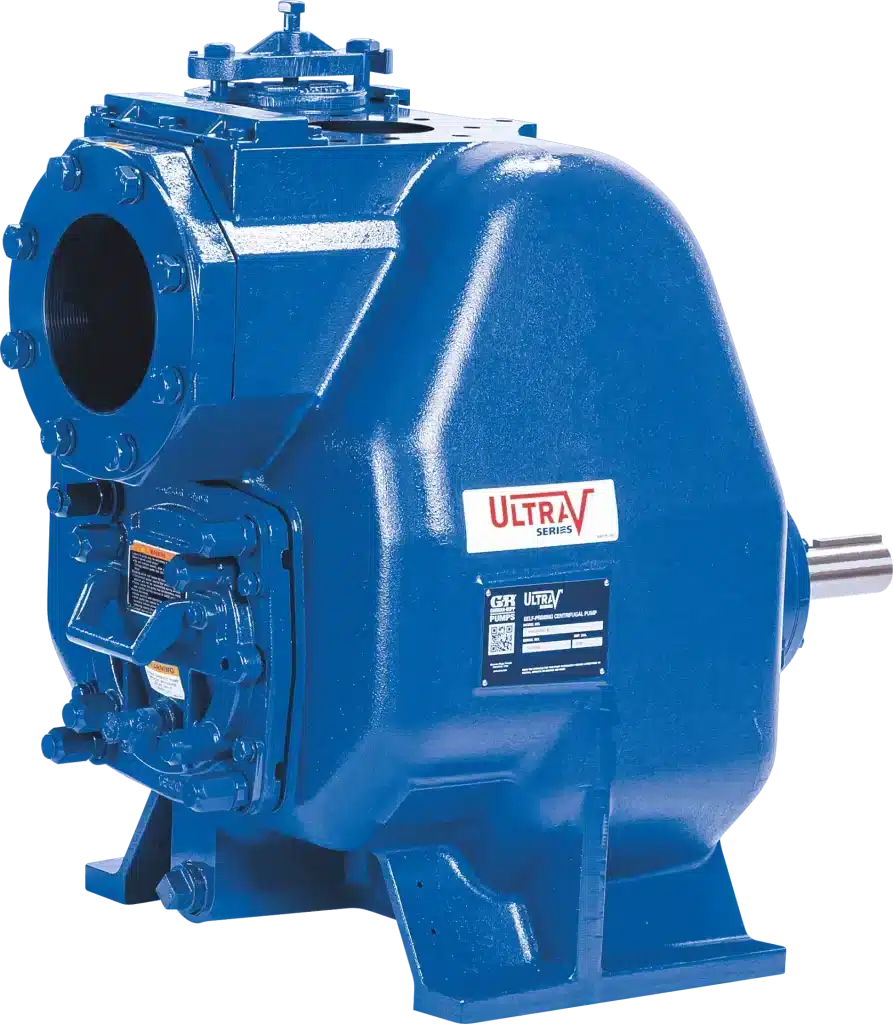

De meest geavanceerde zelfaanzuigende vuilwaterpomp, Ultra V Series van Gorman-Rupp
logo Ultra V zelfaanzuigende pompen

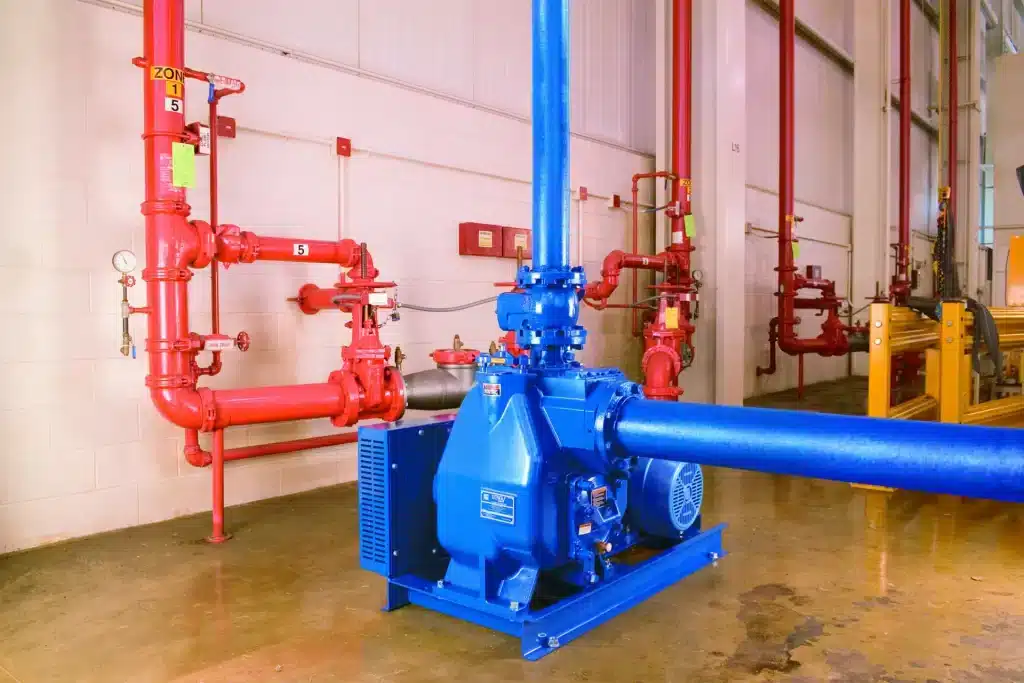

Ultra V series zelfaanzuigende pomp in de praktijk

Vantagens da Série Ultra V®

  • Até 3x a pressão – Ideal para aplicações de alta elevação.
  • Até 60% mais fluxo – Maior eficiência para bombeamento de alto volume.
  • Manuseio avançado de sólidos – Bombeia sólidos de até 76 mm sem entupimento.
  • Válvula de retenção de sucção removível externamente – Inspeção e manutenção fáceis sem desmontagem.
  • Placa de desgaste autolimpante – Reduz o acúmulo de detritos e diminui a manutenção.
  • Pegada compacta – Instalação flexível em ambientes com espaço limitado.
  • Configuração opcional UltraMate® – Aumenta a pressão máxima para aplicações de serviço extremo.
  • Garantia de até cinco anos – Flexível, respaldada pelo suporte líder do setor da Gorman-Rupp por 5 anos.

Principais características

Sistema UltraMate® para pressão extrema

Quando é necessária uma pressão mais alta, a unidade UltraMate® pode ser adicionada por meio de uma câmara de transição patenteada, fornecendo até três vezes a pressão de uma bomba de estágio único. Isso elimina as perdas de energia comuns em sistemas convencionais de múltiplos estágios, melhorando a eficiência.

O Localizador de Descarga Smart Scroll® oferece posicionamento flexível para instalação personalizada.

Tecnologia avançada para manuseio de sólidos

  • Impulsor semiaberto de duas pás suporta sólidos de até 76 mm.
  • As aletas de bombeamento evitam o acúmulo de detritos atrás do impulsor, reduzindo o desgaste em vedantes e rolamentos.
  • Compatível com o Sistema de Gestão de Sólidos Eradicator®, uma placa de desgaste autolimpante que previne entupimentos causados por lenços, lixo e materiais fibrosos.

Placa de cobertura sem calço ajustável externamente

  • Ajuste a folga do impulsor sem realinhar correias ou acoplamentos, mantendo a eficiência máxima.
  • Prolonga a vida útil do impulsor e da placa de desgaste, reduzindo os custos de substituição.

Manutenção fácil e serviço rápido

  • Tampa de inspeção removível leve para acesso rápido ao impulsor para remoção de entupimentos e manutenção rotineira.
  • O conjunto rotativo desliza para fora sem perturbar a tubulação, minimizando o tempo de inatividade.
  • Válvula de retenção de sucção removível externamente para manutenção rápida sem desmontagem da bomba.

Vedação de cartucho pesada e proteção de rolamento duplo

  • Vedação mecânica de dupla flutuação lubrificada a óleo para manuseio de fluidos abrasivos ou com detritos.
  • Vedantes de duplo lábio e isolamento do rolamento atmosférico prolongam a vida útil.
Ultra V Series zelfaanzuigende pomp ontleed

Especificações técnicas

  • Autoescorvante – Reescorvamento automático para operação ininterrupta.
  • Tamanhos de descarga – 3” (75 mm), 4” (100 mm) e 6” (150 mm).
  • Vazão máxima – 432 m³/h (120 lps)
  • Altura máxima – 99 m.
  • Sólidos máximos – 3” (76 mm).
  • Materiais – Ferro fundido, CD4MCu, aço inoxidável.

Bombeamento inteligente com Ultra V Series®

A Série Ultra V® combina desempenho excepcional no manuseio de sólidos, aumento de pressão e manutenção simplificada para oferecer máxima disponibilidade e os menores custos ao longo do ciclo de vida. Seja para o manuseio de esgoto em alta pressão, desaguamento industrial ou controle de enchentes, esta bomba oferece desempenho confiável e supera suas expectativas.
Baixar o folheto da série Ultra V®
Ultra V Series zelfaanzuigende pomp

Perguntas Frequentes – Ultra V Series®

O que é a Ultra V Series® e para quais aplicações ela foi projetada?
A Série Ultra V® é uma bomba centrífuga autoescorvante da Gorman-Rupp, projetada especificamente para aplicações de alta pressão onde as bombas autoescorvantes tradicionais para resíduos não atendem. Construída com base na Série Super T®, a Série Ultra V® oferece até três vezes a pressão e até 60% mais vazão. A bomba é utilizada para esgoto, águas residuais industriais, lodo, desaguamento em construção, mineração e fluidos de processo exigentes em indústrias como siderurgia, papel, processamento de alimentos e geração de energia.
A Série Ultra V® está disponível em tamanhos de descarga de 3” (75 mm), 4” (100 mm) e 6” (150 mm). O fluxo máximo atinge 1.904 GPM (432 m³/h) no modelo V6A, com uma altura máxima de 156 ft (48 m) para a Série Ultra V® padrão. Com a Série VS (incluindo o sistema UltraMate®), a capacidade de altura aumenta para 325 ft (99 m). Consulte as curvas da bomba para o ponto de operação exato por modelo.
A Série Ultra V® apresenta um impulsor de duas pás, semiaberto, para manuseio de sólidos que suporta sólidos esféricos de até 3” (76 mm) de diâmetro, dependendo do modelo da bomba. Os modelos versão A de 3” suportam sólidos de até 2,5” (64 mm). As pás de expulsão no invólucro do impulsor reduzem o acúmulo de materiais estranhos atrás do impulsor e diminuem a pressão sobre o selo e os rolamentos.
A Série Ultra V® (modelos V3, V4, V6) é projetada para aplicações de alta pressão com altura máxima de até 160 ft (49 m). A Série VS (modelos VS3, VS4, VS6) combina a Série Ultra V® com o sistema patenteado UltraMate®, aumentando a altura máxima para 325 ft (99 m). O conjunto rotativo da Série VS é intercambiável com o da Série Ultra V®, simplificando a gestão de peças sobressalentes.
O sistema patenteado UltraMate® conecta-se diretamente a uma bomba Ultra V Series® através de uma câmara de transição inovadora. Isso aumenta a pressão máxima em até três vezes em comparação com bombas tradicionais de estágio único, autoescorvantes e para manuseio de sólidos. As perdas associadas às bombas convencionais conectadas em série são reduzidas, resultando em maior eficiência. O sistema UltraMate® apresenta o localizador de descarga patenteado Smart Scroll®, que pode ser girado para posições vertical ou horizontal (esquerda ou direita) para se adequar a configurações específicas de tubulação.

O Sistema de Gerenciamento de Sólidos Eradicator® está disponível para todas as bombas das séries Ultra V Series® e VS Series. O sistema possui uma placa de desgaste autolimpante agressiva que incorpora entalhes, sulcos e um dente revolucionário que ajuda a quebrar materiais fibrosos, como lenços, panos e penas, permitindo sua passagem pela bomba sem afetar o desempenho. Uma tampa de inspeção leve e patenteada proporciona acesso rápido ao impulsor. O sistema pode ser equipado de fábrica em bombas novas ou adquirido como um kit de retrofit intercambiável com as bombas Ultra V Series® atualmente em operação.

A placa de cobertura externa sem calços permite o ajuste fácil da folga entre o impulsor e a placa de desgaste sem a necessidade de realinhar correias, acoplamentos ou outros componentes de acionamento. A altura de trabalho do conjunto de vedação e a folga traseira do impulsor não são alteradas. Um colar exclusivo e um parafuso de ajuste permitem ajustes incrementais da folga da placa de desgaste. Após os ajustes, o colar trava no lugar e mantém a configuração da folga mesmo que a placa de cobertura seja removida. Esse recurso de design dobra a vida útil do impulsor e da placa de desgaste, mantendo a eficiência operacional máxima.
A tampa de inspeção removível com alça de fácil manuseio proporciona acesso ao impulsor sem alterar a folga entre o impulsor e a placa de desgaste. Se ocorrer um entupimento, basta remover quatro porcas com ferramentas manuais comuns para acesso rápido à obstrução. Após a remoção dos detritos, a bomba pode ser colocada em operação imediatamente, sem necessidade de reajustar as folgas, minimizando o tempo de inatividade e reduzindo os custos de manutenção.
A Série Ultra V® apresenta um selo mecânico exclusivo em cartucho, autoalinhável, com dupla flutuação e lubrificação a óleo, com faces estacionárias e rotativas em carbeto de silício ou carbeto de tungstênio titânio. Este selo é especificamente projetado para serviços de manuseio de materiais abrasivos e resíduos. Uma câmara de óleo para selo sobredimensionada com visor é padrão. Configurações adicionais de selo estão disponíveis mediante solicitação.
Sim. Todos os modelos da Série Ultra V® vêm de série com uma válvula de retenção de sucção com vedação positiva e removível externamente. A inspeção ou substituição pode ser realizada sem desconectar qualquer tubulação. A válvula de retenção inclui um centro de escape que limita a pressão excessiva na voluta, protegendo a bomba.
Sim. O selo e a placa de desgaste são acessíveis através da abertura da placa de cobertura sem calços para inspeção ou manutenção. Se ocorrer um entupimento, a tampa de inspeção leve proporciona acesso rápido ao impulsor sem a necessidade de reajustar a folga entre a placa de desgaste e o impulsor. Todo o conjunto rotativo pode ser removido sem interferir na voluta da bomba ou na tubulação; os furos para parafusos de empurrar auxiliam na remoção. Isso permite a instalação rápida de um conjunto rotativo sobressalente, resultando em tempo máximo de operação.
A Série Ultra V® pode ser adquirida como uma unidade básica ou configurada como um sistema de backup acionado por motor com atenuação sonora (ReliaPrime®). Todos os modelos também podem ser incorporados a uma estação de bombeamento embalada ReliaSource®, que é projetada, montada, testada e enviada pronta para instalação. Acessórios opcionais (todos explicitamente opcionais) incluem: válvula automática de liberação de ar, válvula de retenção de descarga, kits de flange de sucção e descarga, aquecedor da carcaça da voluta, kits de manômetros, conjunto rotativo completo de reposição, kit de peças sobressalentes, opções personalizadas de vedação e elastômeros alternativos e materiais para válvula de batente de sucção (EPDM, Neoprene, AFLASTFE, Viton®).
Todas as bombas da Série Ultra V® vêm de fábrica com uma garantia padrão de cinco anos. Entre em contato com a Gorman-Rupp Europe para obter os termos e condições atuais da garantia.
A Série Ultra V® é construída com base na Série Super T®, mas é especificamente otimizada para aplicações de alta pressão. Enquanto a Série Super T® oferece uma altura máxima de até 40 m, a Série Ultra V® entrega até 49 m, e com o sistema UltraMate® (Série VS) até 99 m. A Série Ultra V® proporciona até três vezes a pressão e até 60% mais fluxo em comparação com bombas tradicionais autoescorvantes para detritos. Uma característica distintiva da Série Ultra V® é a válvula de retenção de sucção removível externamente padrão.
Sim. Graças ao seu design autoescorvante, a Ultra V Series® pode ser instalada acima do solo em estações de bombeamento instaladas a seco. Isso simplifica a manutenção, inspeção e monitoramento, além de eliminar a necessidade de que o pessoal entre em espaços confinados. A Ultra V Series® também pode ser incorporada a um sistema modular de sumidouro autolimpante ReliaSource®, pré-montado e testado em fábrica para facilitar a instalação no local.
