A série de bombas autoescorvantes mais eficiente

Bombas Super U Series®

A Série Super U® é a linha de bombas autoescorvantes mais eficiente da Gorman-Rupp, oferecendo até 75% de eficiência enquanto mantém a capacidade de manuseio de sólidos. Com um design hidráulico exclusivo, uma carcaça voluta suave e um impulsor multi-hélice, essas bombas reduzem a perda por atrito e o arrasto, garantindo alto desempenho e menores custos operacionais.

Projetada para instalação acima do solo, a Série Super U® permite manutenção segura e fácil sem a necessidade de entrada em espaços confinados. O serviço de rotina pode ser realizado utilizando ferramentas manuais comuns, sem desconectar a tubulação. Todas as bombas da Série Super U® podem ser acopladas a um motor elétrico padrão, eliminando a necessidade de peças especiais para motor.

Apoiado pela garantia líder do setor de cinco anos da Gorman-Rupp, o Super U Series® garante confiabilidade a longo prazo, redução do tempo de inatividade e operação econômica.

Baixe o folheto da série Super U®

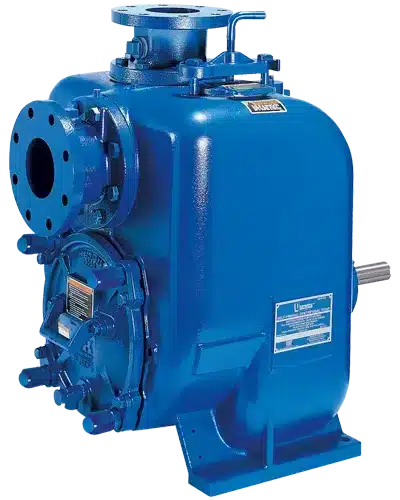

Super U-series zelfaanzuigende vuilwater pomp

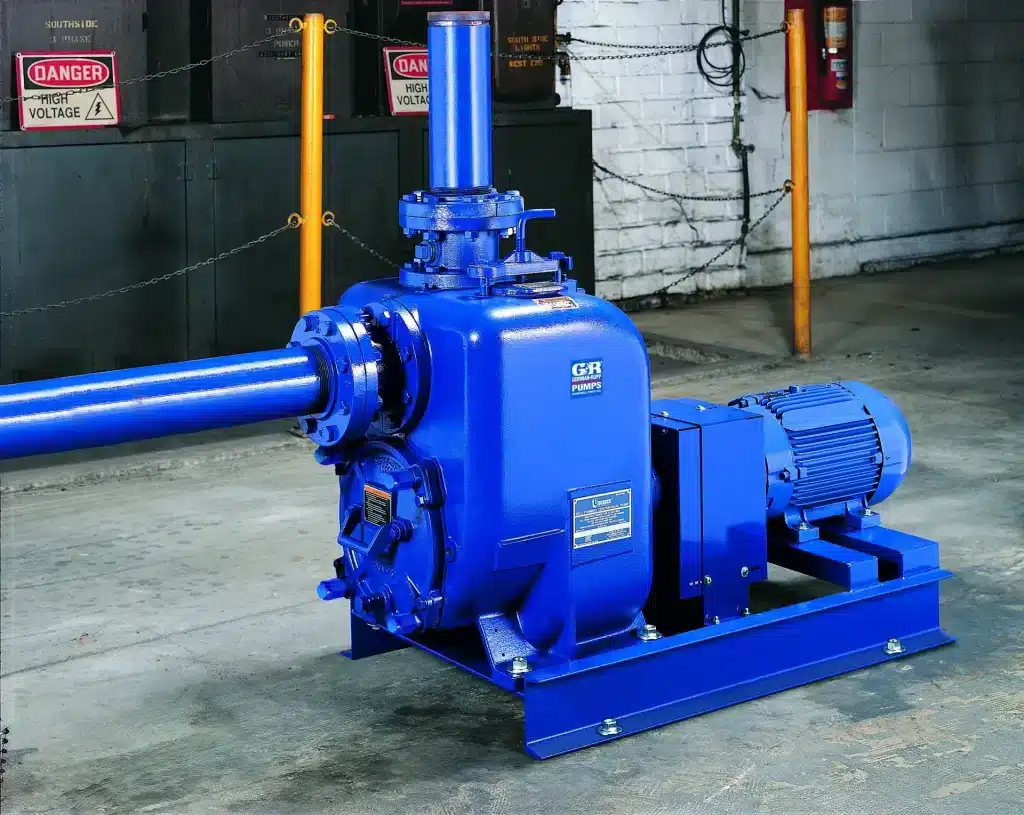

Super-U series zelfaanzuigende pomp in bedrijf

Por que escolher a Super U Series®?

  • Autoescorvante – Reescorva automaticamente para operação ininterrupta.
  • Tamanhos de descarga – 3” (75 mm), 4” (100 mm), 6” (150 mm)
  • Vazão máxima – 309,6 m³/h (86 lps)
  • Altura máxima – 63 m
  • Sólidos máximos – 1,25” (32 mm)
  • Temperatura máxima – 71°C
  • Opções de material – Ferro fundido, CD4MCu, Aço inoxidável

Principais características

Ajuste Externo Sem Calço

Ajuste a folga entre o impulsor e a placa de desgaste sem desmontagem, mantendo a eficiência e prolongando a vida útil dos componentes. Não é necessário realinhar correias, acoplamentos ou outros componentes de acionamento.

Impulsor Multi-Aletas de Alta Eficiência

Construção em ferro dúctil para máxima eficiência no manuseio de sólidos.

Placa de Cobertura de Acesso Fácil

Placa de cobertura removível com alça de fácil aderência e parafuso empurrador para remoção rápida de obstruções e inspeção da vedação sem perturbar a tubulação.

Tecnologia Exclusiva de Vedação por Cartucho Gorman-Rupp

Vedação mecânica autoalinhante, de dupla flutuação, lubrificada a óleo, com faces estacionária e rotativa em carbeto de silício ou carbeto de tungstênio titânio, projetada para aplicações industriais abrasivas. Elastômeros de fluorcarbono e PTFE também estão disponíveis.

Conjunto Rotativo de Troca Rápida

Eixo de serviço e rolamentos rapidamente removendo apenas quatro parafusos.

Proteção de Rolamento Duplo

Barreira atmosférica selada protege os rolamentos, reduzindo a manutenção e aumentando a vida útil.

Configurações de unidade de disco

  • Acoplamento Flexível – Compacto e ideal para espaços reduzidos.
  • Transmissão por Correia em V – Permite a seleção de velocidade ajustável para desempenho otimizado.
Doorsnede Super-U Series zelfaanzuigende pomp

Especificações técnicas

  • Autoescorvante – Reescorva automaticamente para operação ininterrupta.
  • Tamanhos de descarga: 1,5” (40 mm), 2” (50 mm), 3” (80 mm), 4” (100 mm), 6” (150 mm), 12” (300 mm)
  • Vazão máxima: 1522,8 m³/h (423 lps)
  • Altura máxima: 40 m
  • Sólidos máximos: 3” (76 mm)
  • Temperatura máxima: 71°C
  • Opções de material: Bronze, Ferro Fundido, CD4MCu, Aço Inoxidável

U3B

Exibido com flanges opcionais

U4B

Exibido com flanges opcionais

U6B

Exibido com flanges opcionais

VARIAÇÕES DA SÉRIE SUPER U®

As bombas da Série Super U são dimensionalmente intercambiáveis (dimensões de sucção e descarga) com os modelos de bombas da Série Super T® da Gorman-Rupp. A placa de cobertura removível com alça de fácil aderência proporciona acesso rápido e fácil ao interior da bomba para serviço ou manutenção de rotina.

As bombas Gorman-Rupp Super U Series® estão disponíveis como unidades básicas, prontas para conexão à energia ou acionadas por acoplamento flexível ou correia em V por um motor elétrico.

Baixe o folheto da série Super U®

Perguntas Frequentes – Super U Series®

O que é a Super U Series® e para quais aplicações ela foi projetada?
A Série Super U® é uma bomba centrífuga autoescorvante da Gorman-Rupp, projetada para aplicações que exigem alta eficiência e capacidade confiável de manuseio de sólidos. As aplicações comuns incluem esgoto municipal, processos industriais, estações de tratamento de águas residuais (ETAR) e transferência geral de líquidos contendo sólidos. Graças ao seu design autoescorvante, a bomba pode ser instalada acima do líquido a ser bombeado, o que simplifica a manutenção e a inspeção.
Sizes for Super U® está disponível em tamanhos de descarga de 1,5” (40 mm) a 12” (300 mm). Dependendo do modelo e da configuração, a bomba oferece uma vazão máxima de até 1.500 GPM (342 m³/h) e uma altura máxima de até 208 ft (63 m). O desempenho real depende da versão selecionada (A ou B), da velocidade de operação e das condições de aplicação. Consulte as curvas da bomba para o ponto de operação correto.

A versão A oferece a maior eficiência porque o líquido entra diretamente no olho do impulsor. Uma abraçadeira Victaulic conecta a flange removível do tubo de sucção à placa de cobertura removível para acesso ao serviço.

A versão B é dimensionalmente intercambiável com a Super T Series® (dimensões de sucção e descarga) e possui uma placa de cobertura removível com alça de fácil aderência e capacidade para parafuso de empurrar, proporcionando acesso rápido ao impulsor, placa de desgaste e selo sem a necessidade de desconectar a tubulação.

A Série Super U® atinge eficiências de até 75%, impulsionada por um design exclusivo da carcaça voluta que minimiza a perda por atrito, combinado com um impulsor aberto de múltiplas pás. Esse nível de eficiência impacta diretamente o consumo de energia e o custo do ciclo de vida da instalação. É importante destacar que a bomba também opera com eficiência em uma ampla faixa de funcionamento, o que significa que a eficiência não diminui significativamente quando as cargas variam e a bomba opera fora do seu ponto de melhor eficiência (BEP).
A Série Super U® lida com sólidos de até 11⁄4” (32 mm) de diâmetro. O impulsor aberto multi-pás é construído em ferro dúctil e foi projetado para passagem confiável de sólidos. Para aplicações que envolvem sólidos maiores ou materiais fibrosos, como lenços e trapos, a Série Super T® com o Sistema de Gestão de Sólidos Eradicator® é uma alternativa.
O ajuste externo patenteado sem calços permite que a folga entre o impulsor e a placa de desgaste seja ajustada externamente, sem a necessidade de realinhar correias, acoplamentos ou outros componentes de acionamento, e sem perturbar a posição do selo mecânico. Este design dobra a vida útil do impulsor e da placa de desgaste, mantendo a bomba operando com eficiência máxima. A gola de ajuste trava no lugar após o ajuste, mantendo a configuração da folga mesmo que a placa de cobertura seja removida.
A Série Super U® vem de série com um exclusivo selo mecânico em cartucho duplo-flutuante, autoalinhado e lubrificado a óleo, com faces estacionárias e rotativas em carbeto de silício. Este selo é especificamente projetado para condições de serviço severas e abrasivas. Configurações adicionais de selo estão disponíveis mediante solicitação.
Sim. Na versão B, a placa de cobertura removível com alça de fácil manuseio oferece acesso direto ao impulsor, placa de desgaste e selo mecânico sem a necessidade de desconectar a tubulação de sucção ou descarga. O conjunto rotativo completo (eixo, rolamentos, selo) também pode ser removido retirando-se quatro parafusos na parte traseira da bomba, sem interferir na carcaça ou na tubulação da bomba. A manutenção pode ser realizada utilizando ferramentas manuais comuns, mesmo em espaços de trabalho confinados.
A Série Super U® está disponível como uma unidade básica pronta para conexão à energia, ou acoplada por flange flexível ou acionada por correia em V por um motor elétrico. As configurações acionadas por correia em V oferecem flexibilidade na seleção da velocidade e normalmente proporcionam a velocidade máxima de operação para a altura e capacidade requeridas, sem a necessidade de ajustar o impulsor. Todos os modelos podem ser acoplados a um motor padrão IEC. A Série Super U® também pode fazer parte de uma estação de bombeamento embalada ReliaSource® acima do solo, pré-montada e testada em fábrica.
A Série Super U® vem com uma garantia padrão de até 5 anos. Os termos exatos da garantia dependem do modelo e das condições acordadas no momento da compra. Entre em contato com a Gorman-Rupp Europe para obter os detalhes atuais da garantia.
A Série Super U® é projetada para aplicações onde a alta eficiência é prioridade, apresentando um impulsor aberto multi-palhetas que oferece até 75% de eficiência. A Série Super T® é principalmente projetada para capacidade exigente de manuseio de sólidos e está disponível com o Sistema de Gestão de Sólidos Eradicator® para aplicações que envolvem fibras, lenços e sólidos maiores. A versão B da Série Super U® é dimensionalmente intercambiável com a Série Super T®, permitindo uma atualização ou troca sem a necessidade de modificar a tubulação.
Sim. Graças ao seu design autoescorvante, a Super U Series® pode ser instalada acima do solo, tornando-a ideal para estações de bombeamento instaladas a seco. Isso simplifica a manutenção, inspeção e monitoramento. Para instalações permanentes, a Super U Series® também pode ser utilizada como parte de uma estação de bombeamento modular ReliaSource®, com sistema de poço autolimpante, pré-montada e testada em fábrica.
