A Tecnologia de Autoescorvamento para o Manuseio de Sólidos Difíceis

Super T Series®

Procurando uma bomba que suporte trabalhos difíceis sem complicações? As bombas da Série Super T® da Gorman-Rupp são bombas centrífugas autoescorvantes projetadas para operação sem problemas em líquidos com sólidos. Sua capacidade automática de reescorvamento elimina a necessidade de escorvamento externo e garante operação contínua mesmo se a linha de sucção ficar seca.

Com acessibilidade acima do solo, as bombas Super T-Series® permitem rapidez

manutenção sem perturbar a tubulação ou exigir entrada em espaço confinado.

As bombas Super T-Series® são uma solução durável e econômica para aplicações exigentes

Baixe nosso folheto da Série Super T

Por que escolher a Super T Series®?

  • Tecnologia de Autoescorvamento – Reescorva automática.
  • Suporta sólidos grandes – Passagem de sólidos de até 3” (76 mm) sem entupimento.
  • Manutenção rápida e fácil – Faça a manutenção da bomba sem desconectar a tubulação.
  • Durabilidade a longo prazo – Construída com materiais resistentes para décadas de operação.
  • Múltiplas configurações – Disponível em vários modelos e materiais para diferentes aplicações.
  • Garantia de até 5 anos – Bombas Super T-Series® com garantia Gorman-Rupp de 5 anos.

Principais características

Ajuste Externo Sem Calço

Ajuste o espaço entre o impulsor e a placa de desgaste com uma simples volta de parafuso – sem necessidade de realinhar correias ou acoplamentos, prolongando a vida útil dos componentes e mantendo a bomba em funcionamento.

Placa de Cobertura Removível com Alça de Fácil Apreensão

Fornece acesso instantâneo para desobstruir entupimentos, inspecionar componentes internos ou realizar manutenção em minutos sem desconectar os tubos.

Tecnologia Exclusiva de Vedação de Cartucho

Um selo mecânico autoalinhante de duplo flutuador oferece máxima proteção contra fluidos abrasivos e carregados de detritos, garantindo confiabilidade duradoura.

Conjunto Rotativo Removível

Precisa fazer a manutenção dos rolamentos ou do eixo da bomba? Basta remover quatro parafusos, e todo o conjunto rotativo desliza para fora – sem necessidade de mexer na carcaça da bomba ou na tubulação.

Proteção de Rolamentos Duplos

Uma barreira atmosférica e vedantes de duplo lábio oferecem proteção extra para os rolamentos, prolongando a vida útil e permitindo monitoramento externo rápido.

Placa de Desgaste Substituível

Em vez de substituir fundições caras, basta trocar a placa de desgaste para uma manutenção rápida e redução do tempo de inatividade.

Sistema de Gestão de Sólidos Eradicator®

Reduz o entupimento e o tempo de inatividade ao fragmentar panos, trapos e detritos antes que eles alcancem o impulsor.

Eradicator Plus™ para Condições Extremas

Para as aplicações mais exigentes, o Eradicator PlusTM oferece:

  • Uma placa de desgaste reforçada com ranhuras e um dente de corte para triturar sólidos.
  • Uma tampa de inspeção de acesso rápido para manutenção ágil.
  • Um impulsor extra espesso e eixo resistente para durabilidade extrema.

Especificações técnicas

  • Tecnologia Autoescorvante: Escorvamento sem assistência externa
  • Tamanhos de Descarga: 2” (50 mm), 3” (75 mm), 4” (100 mm), 6” (150 mm), 8” (200 mm), 10” (250 mm)
  • Vazão Máxima: 215 l/s
  • Altura Máxima: 40 mm
  • Sólidos Máximos: 3” (76 mm)
  • Opções de Material: Ferro Fundido, Aço Inoxidável 316, CD4MCu, Ferro Duro G-R, Ferro Duro G-R com Voluta de Ferro Duro
SuperT Series zelfaanzuigende pompen lineup

Configurações disponíveis

  • Versão Padrão A – Bomba autoescorvante básica Super T-Series® para aplicações gerais de manuseio de sólidos.
  • Versão B – Apresenta um impulsor multi-pás de alta eficiência para maior desempenho de altura.
  • Versão C – Equipado com o Sistema de Gestão de Sólidos Eradicator® para lidar com aplicações difíceis de manuseio de sólidos.
  • Versão D – Modelo de alta eficiência com impulsor de duas pás.
  • Versão E – Versão D aprimorada com Tecnologia de Gestão de Sólidos Eradicator® para desempenho otimizado.
  • Versão F – Inclui tecnologia de redução de sólidos Eradicator Plus™ para aplicações de serviço extremo.
Baixe nosso folheto da Série Super T
Super T configuraties zelfaanzuigende pompen

Perguntas Frequentes – Super T Series®

O que é a Super T Series® e para quais aplicações ela foi projetada?

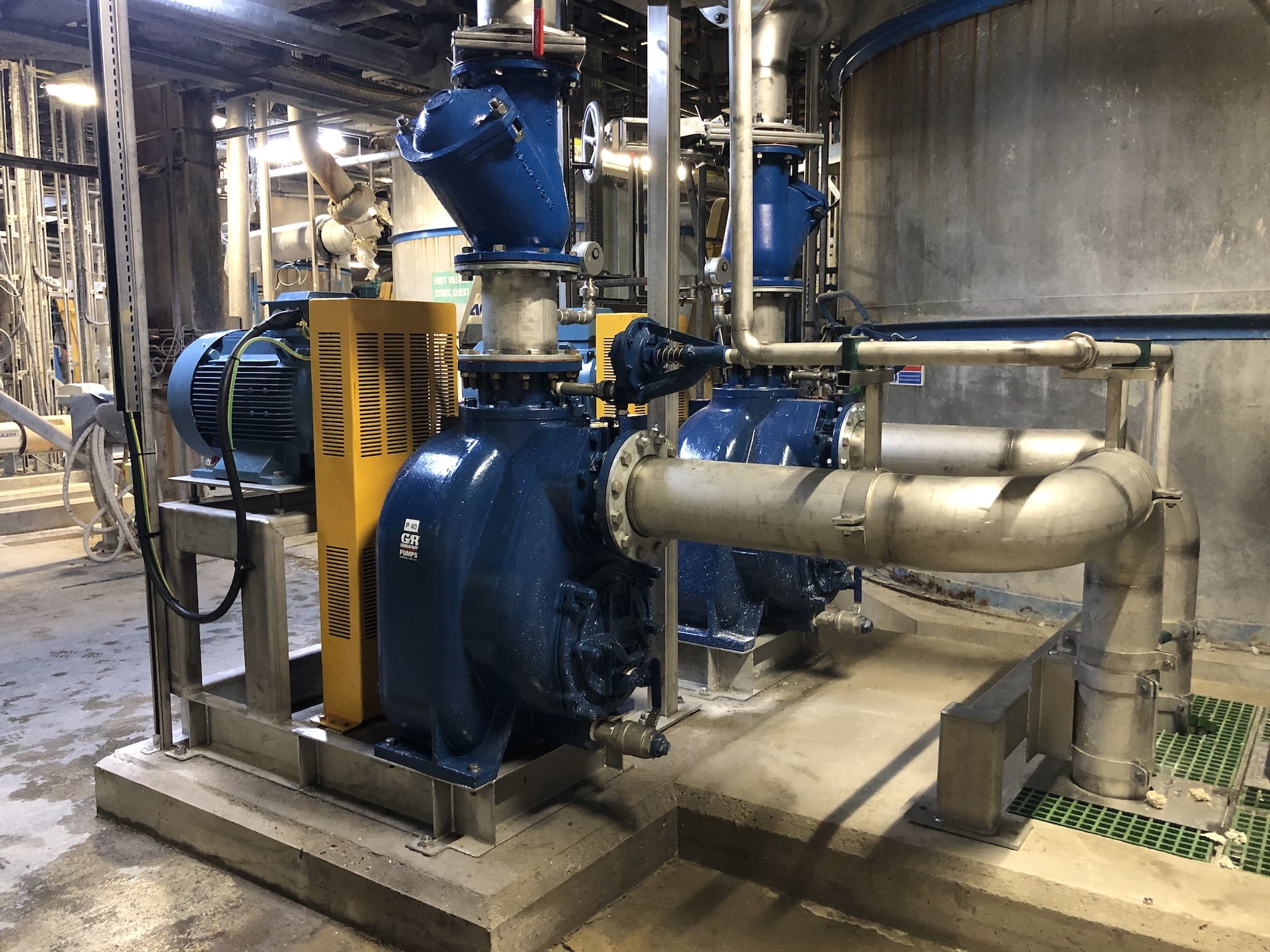

A Série Super T® é uma bomba centrífuga autoescorvante da Gorman-Rupp, projetada especificamente para o manuseio de fluidos contendo sólidos. A bomba é amplamente utilizada para esgoto, águas residuais, transferência de lodo, desaguamento em construções e aplicações industriais, como siderúrgicas, fábricas de papel, processamento de alimentos, mineração e usinas de energia. Graças ao seu design autoescorvante e ao grande voluta, a bomba pode ser instalada acima do líquido a ser bombeado e se reescorva automaticamente em um sistema totalmente aberto, sem a necessidade de válvulas de retenção na sucção ou na descarga.
A Série Super T® está disponível em tamanhos de descarga de 2” (50 mm), 3” (75 mm), 4” (100 mm), 6” (150 mm), 8” (200 mm) e 10” (250 mm). Dependendo do modelo, a bomba oferece um fluxo máximo de até 3.400 GPM (774 m³/h) e uma altura máxima de até 210 ft (65 m), versões D/E. O desempenho real depende da versão e configuração selecionadas. Consulte as curvas da bomba para o ponto de operação correto.
Modelos de 4” e maiores nas versões A e C suportam sólidos esféricos de até 3” (76 mm) de diâmetro em todas as áreas críticas, incluindo a porta de recirculação. O modelo de 2” (T2C) suporta sólidos de até 1,5” (38 mm). As versões D e E (alta eficiência) suportam sólidos de até 1,5” (38 mm), e a versão F (Eradicator Plus™) suporta sólidos de até 2,25” (57 mm), dependendo do modelo.

A Série Super T® está disponível em seis versões, cada uma otimizada para uma aplicação específica:

  • Versão A: bomba padrão autoescorvante para manuseio de sólidos com impulsor de duas pás para máxima passagem de sólidos
  • Versão B: impulsor multi-pás para alta eficiência e maior altura manométrica, com passagem limitada de sólidos
  • Versão C: inclui o Sistema de Gerenciamento de Sólidos Eradicator® para aplicações exigentes de manuseio de sólidos com materiais fibrosos
  • Versão D: impulsor de duas pás para alta eficiência e alta altura manométrica (até 59 m)
  • Versão E: versão D combinada com o sistema Eradicator®
  • Versão F: inclui Eradicator Plus™ para aplicações de alta resistência
O Eradicator Plus™ é projetado para aplicações de serviço pesado extremo, onde é necessário cortar e triturar detritos, como sacos de lixo, lenços, cabelo, subprodutos industriais e resíduos agrícolas. Apresenta um impulsor robusto de uma única pá contínua, construído em Ferro Duro G-R, e uma placa de desgaste extra grossa com um dente de laceração sobredimensionado. Disponível nos tamanhos de descarga de 3”, 4” e 6”. Impulsores e placas de desgaste opcionais estão disponíveis em 600 Bhn (Brinell) para máxima resistência ao desgaste.

A placa de cobertura externa patenteada sem calços, com capacidade de parafuso de pressão, permite o ajuste fácil da folga entre o impulsor e a placa de desgaste a partir do exterior da bomba, sem a necessidade de realinhar correias, acoplamentos ou outros componentes de acionamento. O conjunto de vedação e a folga traseira do impulsor não são alterados durante o ajuste. Uma gola exclusiva e um parafuso de ajuste permitem ajustes incrementais e, uma vez definidos, a gola trava no lugar — mantendo a configuração da folga mesmo que a placa de cobertura seja removida. Esse recurso de design dobra a vida útil da placa de desgaste, mantendo a eficiência operacional máxima.

A tampa de inspeção leve com alça de fácil manuseio proporciona acesso direto ao impulsor para manutenção rotineira e desobstrução, sem alterar a folga entre o impulsor e a placa de desgaste. Em caso de entupimento, a remoção de apenas duas porcas com ferramentas manuais comuns permite acesso rápido à obstrução. Após a remoção dos detritos, a bomba pode ser colocada em operação imediatamente. A tampa de inspeção é padrão nos modelos de 2”, 3”, 4”, 6” e 8”.

A Série Super T® apresenta um selo mecânico exclusivo de cartucho, autoalinhável, com dupla flutuação e lubrificação a óleo, com faces estacionárias e rotativas em carboneto de silício ou carboneto de tungstênio titânio. Este selo é especificamente projetado para serviços com materiais abrasivos e manuseio de resíduos. Um reservatório de óleo de selo superdimensionado e um monitor de óleo de selo são padrão. Configurações adicionais de selo estão disponíveis mediante solicitação.
A Série Super T® está disponível em Ferro Fundido, Aço Inoxidável 316 Encaixado, CD4MCu, Ferro Endurecido G-R Encaixado e Ferro Endurecido G-R com Voluta de Ferro Endurecido. O Ferro Endurecido G-R possui uma dureza medida superior a 400 Bhn (Brinell) e prolonga a vida útil da bomba em até seis vezes em comparação com componentes padrão de ferro fundido ou ferro dúctil. O Ferro Endurecido G-R está disponível para os modelos de 3″, 4″, 6″, 8″ e 10″.
Sim. O selo, a placa de desgaste e a válvula de aba são todos acessíveis através da abertura da placa de cobertura sem calços. Se ocorrer um entupimento, a tampa de inspeção oferece acesso rápido ao impulsor sem a necessidade de reajustar a folga entre a placa de desgaste e o impulsor. Além disso, todo o conjunto rotativo pode ser removido sem interferir na voluta da bomba ou na tubulação — furos para parafusos de empurrar são fornecidos para auxiliar na remoção. Isso permite a instalação rápida de um conjunto rotativo sobressalente. Todos os modelos da Série Super T podem ser acoplados a um motor IEC padrão.
A Série Super T® está disponível em várias configurações: acoplada diretamente, acionada por correia em V, acionada por motor e acionada por motor com atenuação sonora. A bomba também está disponível como parte de uma estação de bombeamento embalada ReliaSource®. Os acessórios opcionais incluem o sistema Eradicator®/Eradicator PlusTM, aquecedor da carcaça da voluta, válvula automática de liberação de ar, válvula de retenção na descarga, kit de rodas e várias opções de vedação.

A Série Super T® vem de série com uma garantia do fabricante de cinco anos. Os modelos Eradicator PlusTM vêm de série com uma garantia do fabricante de um ano. Entre em contato com a Gorman-Rupp Europe para obter os termos e condições atuais da garantia.

A Série Super T® é projetada principalmente para máxima capacidade de manuseio de sólidos (até 3″ / 76 mm de sólidos esféricos) e está disponível com os sistemas Eradicator® e Eradicator PlusTM para as aplicações de manuseio de sólidos mais exigentes. A Série Super U® é otimizada para alta eficiência (até 75%) com um impulsor aberto de múltiplas pás, capaz de manusear sólidos de até 11⁄4″ (32 mm). A versão B da Série Super U® é dimensionalmente intercambiável com a Série Super T®, permitindo a troca entre as duas sem a necessidade de modificar a tubulação.

Sim. Graças ao seu design autoescorvante, a Super T Series® pode ser instalada acima do solo em estações de bombeamento instaladas a seco. Isso simplifica a manutenção, inspeção e monitoramento, além de eliminar a necessidade de que o pessoal de manutenção entre em espaços confinados. A Super T Series® também está disponível como parte de uma estação de bombeamento modular ReliaSource®, com sistema de poço autolimpante, pré-montada e testada em fábrica.
