Bombas autoescorvantes a seco que entregam desempenho

Série PA

Você precisa de uma bomba autoescorvante a seco que cumpra o trabalho? As bombas da Série PA da Gorman-Rupp são feitas para trabalhos pesados em construção, aplicações industriais e de águas residuais. Essas bombas utilizam um sistema compressor/venturi ou um primer de diafragma de alto fluxo para garantir uma escorvamento rápido e confiável. Precisa de ainda mais desempenho? Adicione o sistema opcional TPAWS para uma escorvamento extra-rápido e confiável – mesmo nas condições mais severas.

Com acesso total acima do solo, você pode realizar a manutenção de forma rápida e fácil no local. A Série PA lida com sólidos grandes, opera a seco sem danos e é construída para garantir confiabilidade a longo prazo – mesmo em ambientes abrasivos.

Baixe o folheto da Série PA

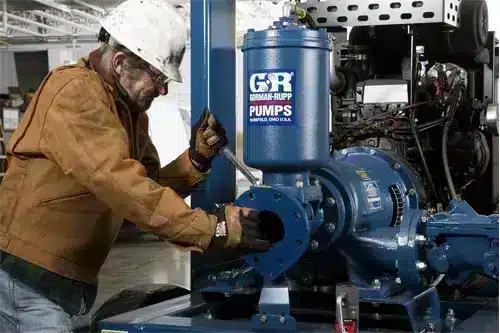

Por que escolher a Série PA?

  • Primeiração rápida e confiável com compressor/venturi ou primário de diafragma
  • Sistema TPAWS opcional para uma primeiração ainda mais rápida e segura
  • Pode operar a seco continuamente graças à vedação do eixo refrigerada a óleo superdimensionada
  • Projetada para lidar com fluidos abrasivos e sólidos grandes de até 3,5” (89 mm) sem entupimento
  • Placa de desgaste autolimpante agressiva - opções de placa de desgaste Eradicator disponíveis em vários modelos – perfeita para esgoto e outros fluidos carregados de sólidos
  • Construída para durar com materiais robustos e peças de desgaste substituíveis
  • Fácil de fazer manutenção no local com ferramentas padrão
  • Disponível em uma variedade de tamanhos e materiais para diferentes aplicações
  • Garantia sólida de 2 anos Gorman-Rupp

Principais características

Priming e repriming rápidos

Inicialização rápida através de um sistema compressor/venturi ou primer de diafragma de alto fluxo. O sistema opcional TPAWS garante uma primagem ainda mais rápida e confiável.

Capacidade de simulação

Vedantes sobredimensionados lubrificados a óleo permitem que a bomba funcione a seco por longos períodos sem danos.

Conjunto rotativo removível

Apenas quatro parafusos para remover todo o conjunto rotativo – não é necessário desconectar a tubulação nem mexer na carcaça.

Proteção de rolamento dupla

Uma barreira atmosférica e vedações duplas em lábio protegem os rolamentos, prolongam a vida útil e facilitam o monitoramento externo.

Componentes de desgaste substituíveis

Não é necessário substituir fundições caras — basta trocar a placa de desgaste ou o anel de desgaste e manter o tempo de inatividade ao mínimo.

Sistema de gerenciamento de sólidos Eradicator®

Quebra panos, trapos e detritos antes que atinjam o impulsor. (Disponível em modelos PA selecionados.)

Especificações técnicas

  • Tecnologia de Autoescorvamento: Escorvamento através de um sistema compressor/venturi ou um primer de diafragma de alto fluxo.
  • Tamanhos de descarga: 4” (100 mm), 6” (150 mm), 8” (200 mm), 10” (250 mm), 12” (300 mm), 14” (350 mm)
  • Vazão máxima: 2.230 m3/h
  • Altura máxima: 60 m
  • Sólidos máximos: 3,5” (89 mm)
  • Materiais: Ferro fundido, ferro dúctil, CD4MCu (aço inoxidável duplex)
Baixe o folheto da Série PA

Perguntas Frequentes — Série PA®

O que é uma bomba assistida por priming?
As bombas centrífugas com assistência de cebagem Gorman-Rupp são projetadas para aplicações pesadas de manuseio de sólidos. Elas utilizam uma bomba de diafragma ou um compressor venturi para criar um vácuo. Através de uma câmara de cebagem e uma válvula de cebagem, o ar é evacuado da carcaça da bomba e da linha de sucção. Isso cria um vácuo, que remove o ar do sistema. A pressão atmosférica então faz com que o líquido preencha a bomba. Este design elimina os vazamentos associados às bombas tradicionais com assistência de cebagem e permite que a bomba opere sob condições de sucção inundada sem vazamentos.
Sim. A capacidade de execução a seco é um recurso padrão das bombas assistidas por priming da Gorman-Rupp. Um selo mecânico superdimensionado e lubrificado a óleo permite que a bomba funcione continuamente a seco sem causar danos. Isso é particularmente importante para aplicações com fluxo intermitente, como operações de desvio de esgoto e desaguamento em canteiros de obras, onde a bomba pode funcionar periodicamente sem líquido.
TPAWS significa Twin Port Air Water Separator, um sistema proprietário inventado e projetado pela Gorman-Rupp. Um sistema assistido por pré-escorvamento baseia-se em um sistema de válvulas, permitindo que o ar seja removido da linha de sucção e, ao mesmo tempo, impedindo que fluidos entrem na bomba de pré-escorvamento. O TPAWS sela efetivamente a porta de vácuo assim que a bomba está totalmente escorvada e abre quando é necessário um novo escorvamento. Graças à grande porta secundária, o tempo de escorvamento é reduzido em até 30%. Como benefício adicional, a contaminação nos assentos das válvulas é praticamente impossível. Caso alguma contaminação dificulte o novo escorvamento eficaz, um rápido enxágue com água limpa através da porta de lavagem integrada faz você voltar a funcionar rapidamente. O TPAWS é o sistema de separação ar-água mais confiável do mercado.
A Série PA(H) abrange uma ampla faixa de operação. Os tamanhos das bombas variam de 3″ (75 mm) a 16″ (400 mm). A capacidade máxima ultrapassa 3.500 m³/h (972 l/s) no modelo PAH16. A altura máxima atinge até 61 m no modelo PA8E. O manuseio de sólidos é de até 4″ (102 mm), dependendo do modelo, sendo que a maioria dos modelos lida com sólidos de 3″ (76 mm) como padrão. As faixas específicas de operação variam conforme o modelo.
Bombas com assistência de cebamento são projetadas para aplicações que envolvem grandes volumes de líquidos, sólidos e condições de fluxo intermitente. As aplicações típicas incluem operações de desvio de esgoto, desaguamento em canteiros de obras, desaguamento de minas, manejo de águas residuais municipais, perfuração direcional horizontal e projetos de remediação. A capacidade positiva de cebamento torna-as adequadas para situações em que grandes volumes de ar estão presentes no líquido, onde existem linhas de sucção longas ou superdimensionadas, ou onde o fluxo é intermitente.
Bombas com assistência de pré-escorvamento estão disponíveis nos modelos S-Line acionados por motor a combustão ou nas configurações E-Line acionadas eletricamente. Os modelos acionados por motor a combustão podem ser equipados com motores a diesel de fabricantes como Kohler, HATZ, Deutz e outros, dependendo do tamanho da bomba. Os modelos S-Line estão disponíveis com uma carcaça com isolamento acústico para ambientes sensíveis ao ruído. Os modelos acionados eletricamente são equipados com motores elétricos trifásicos IE3 ou IE4.
Vários tipos de impulsor estão disponíveis dependendo da aplicação. Para aplicações de manuseio de sólidos, impulsores robustos do tipo vórtice ou semiabertos de ferro dúctil com duas pás suportam sólidos de até 4″ (102 mm) de diâmetro. Para aplicações com água limpa, estão disponíveis impulsores fechados de maior eficiência. O tipo de impulsor deve ser selecionado com base no meio a ser bombeado e nas características de desempenho requeridas.
O Eradicator® é uma tecnologia de gerenciamento de sólidos disponível na maioria dos modelos de bombas com assistência de cebamento. A placa de desgaste autolimpante utiliza ranhuras, entalhes e um dente cortante para fragmentar materiais fibrosos e passá-los pela bomba sem afetar o desempenho ou interromper o serviço. Isso reduz o risco de entupimento ao manusear esgoto, trapos ou outros materiais fibrosos.
Os materiais de construção padrão incluem ferro fundido e ferro dúctil, dependendo do modelo. Aço inoxidável duplex CD4MCu está disponível como opção para meios corrosivos ou agressivos. A bomba possui eixo de aço liga resistente, rolamentos lubrificados e selo mecânico lubrificado a óleo superdimensionado, projetado para serviço com abrasivos e sólidos. Consulte a Gorman-Rupp Europe para recomendações de materiais com base na sua aplicação específica.
Todas as bombas das séries PA e PAH vêm com garantia padrão de dois anos. A Gorman-Rupp Europe oferece suporte de engenharia de aplicação para seleção de bombas, dimensionamento de sistemas e aconselhamento sobre configuração a partir de suas instalações na Europa. Peças de reposição são mantidas em grande quantidade, com a maioria dos pedidos enviados em até 24 horas. O serviço está disponível por meio de uma rede mundial de distribuidores treinados pela fábrica.
