Bombas autoescorvantes a seco Vortex para aplicações extremas.

Série PAV

Você precisa de uma bomba de autoescorvamento a seco que suporte sólidos pesados sem entupir? As bombas da Série PAV da Gorman-Rupp são projetadas para aplicações exigentes na construção, indústria e ambientes municipais. Graças ao seu design em vórtice, oferecem um caminho de fluxo desobstruído, minimizando entupimentos e reduzindo o desgaste. A escorvamento é rápido e consistente por meio de um sistema compressor/venturi ou de uma bomba de escorvamento por diafragma de alta capacidade. Um sistema TPAWS opcional está disponível para resultados ainda mais rápidos em condições desafiadoras.

Com acesso acima do solo, essas bombas são fáceis de inspecionar e manter no local. A série PAV é projetada para uso a longo prazo, suporta sólidos grandes, pode operar a seco sem danos e resiste ao desgaste em ambientes severos.

Contacte-nos para mais informações.

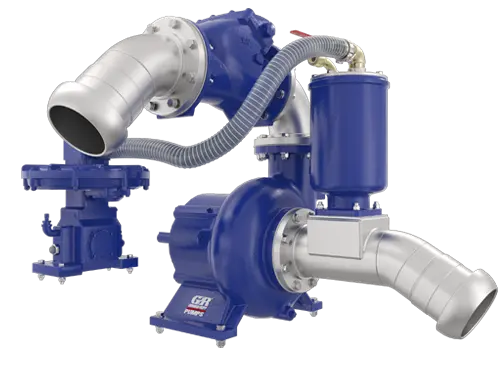

PAV-series droog-zelfaanzuigende pompen

Por que escolher a série PAV?

  • Design em vórtice que elimina o risco de bloqueios e desgaste prematuro.
  • Tecnologia Prime Assisted – Priming rápido, seja via compressor/sistema venturi ou bomba de diafragma de alto fluxo.
  • Sistema TPAWS opcional – para sucção ainda mais rápida e confiável, mesmo em condições extremas.
  • Capacidade de funcionamento a seco – graças aos vedantes de eixo superdimensionados e resfriados a óleo.
  • Manuseio de sólidos grandes – sólidos de até 4” (102 mm) podem passar sem entupimentos.
  • Manutenção rápida e fácil – serviços e reparos podem ser realizados com ferramentas manuais padrão.
  • Durabilidade prolongada – fabricado com materiais robustos para décadas de operação confiável.
  • Múltiplas configurações – disponível em vários modelos e materiais para diferentes aplicações.
  • Garantia – as bombas da série PAV contam com garantia Gorman-Rupp de 2 anos.

PRINCIPAIS RECURSOS

Vortex Design Hydraulik

A descarga tangencial e um impulsor de vórtice rebaixado garantem um fluxo suave e contínuo. Isso reduz bloqueios e desgaste prematuro.

Priming e repriming rápidos

Ele utiliza um sistema compressor/venturi ou um aspirador de membrana de alto rendimento. Adicione o sistema opcional TPAWS para uma aspiração mais rápida e confiável – mesmo em condições desafiadoras.

Capacidade de funcionamento a seco

Vedantes de eixo sobredimensionados e lubrificados a óleo permitem funcionamento contínuo a seco sem risco de danos.

Mecanismo giratório removível

São necessários apenas quatro parafusos para remover toda a unidade rotativa – sem desconectar nenhum tubo ou afetar a carcaça da bomba.

Proteção de rolamento duplo

Uma barreira atmosférica e vedações de duplo lábio protegem os rolamentos, prolongam sua vida útil e permitem uma inspeção visual rápida.

Múltiplas opções de unidade

Bombas de 6400VA podem ser combinadas com um motor elétrico IE4 ou um motor diesel Stage V.
PAV-series droog-zelfaanzuigende pompen

ESPECIFICAÇÕES TÉCNICAS

  • Tecnologia de autoescorvamento: A sucção é realizada através de um sistema compressor/venturi ou uma bomba de diafragma de alto fluxo.
  • Tamanhos de saída: 3” (76 mm), 4” (100 mm), 6” (150 mm)
  • Altura máxima de entrega: 38 m
  • Tamanho máximo de partículas sólidas: 4” (102 mm)
  • Opções de material: ferro fundido, ferro dúctil, ADI (ferro dúctil austemperado)
Contacte-nos para mais informações.

Perguntas Frequentes — PAV-6400VA

O que é a bomba de vórtice assistida por priming PAV-6400VA?
A PAV-6400VA é uma bomba centrífuga com assistência de recalque, com design de impulsor em vórtice, baseada na plataforma da Série Gorman-Rupp 6400. O design em vórtice utiliza um impulsor rebaixado que cria um vórtice giratório dentro da carcaça da bomba para atrair fluidos e sólidos suspensos para o voluta. Isso reduz o contato direto entre o impulsor e o material bombeado, minimizando o desgaste e reduzindo o risco de entupimento. O sistema com assistência de recalque permite que a bomba evacue o ar da linha de sucção e faça a recalque a partir de condições secas.
Em uma bomba centrífuga convencional, o impulsor entra em contato direto com o líquido e quaisquer sólidos sendo bombeados. No design em vórtice, o impulsor está recuado em relação ao caminho do fluxo. Ele cria um poderoso vórtice giratório dentro da carcaça da bomba que atrai fluidos e sólidos suspensos para o voluta sem que o impulsor toque diretamente no material bombeado. Isso resulta em um caminho de fluxo desobstruído que minimiza entupimentos, reduz o desgaste do impulsor ao manusear líquidos abrasivos ou carregados de sólidos, e prolonga os intervalos de manutenção.
A série 6400 de modelos vortex oferece vazões de até 495 m³/h (137 l/s), alturas manométricas de até 42 m e pode passar sólidos de até 4″ (102 mm). O desempenho específico depende do tipo de impulsor selecionado e das condições de operação. Entre em contato com a Gorman-Rupp Europe para obter curvas de desempenho detalhadas e assistência na dimensionamento com base nos requisitos da sua aplicação.
O PAV-6400VA utiliza um sistema de acionamento por bomba de diafragma para evacuar o ar da carcaça da bomba e da linha de sucção, criando um vácuo. Para aplicações que exigem um acionamento mais rápido e confiável em condições adversas, está disponível o sistema opcional TPAWS (Separação de Ar/Água de Dupla Porta).
Dois tipos de impulsor de vórtice estão disponíveis, cada um adequado para diferentes aplicações. O impulsor de pás retas é projetado para líquidos mais agressivos e abrasivos, onde é necessária a máxima resistência ao desgaste. O impulsor de pás aladas é indicado para aplicações que exigem pressões de descarga mais elevadas. A seleção do impulsor depende do meio bombeado, do teor de sólidos e do desempenho hidráulico requerido. Consulte a Gorman-Rupp Europe para aconselhamento sobre a seleção.
Sim. O PAV-6400VA foi projetado com capacidade de funcionamento a seco. Um selo mecânico superdimensionado e lubrificado a óleo permite que a bomba opere sem líquido no invólucro sem sofrer danos. Isso é particularmente relevante para aplicações com fluxo intermitente, como desvio de esgoto, manejo de águas pluviais, aplicações HDD-bentonita e desaguamento em canteiros de obras, onde a bomba pode operar periodicamente a seco entre os ciclos de bombeamento.
O design em vórtice e a capacidade assistida por cebamento tornam a PAV-6400VA adequada para aplicações envolvendo líquidos carregados de sólidos, abrasivos ou fibrosos, onde a resistência a entupimentos e a redução do desgaste são importantes. As aplicações típicas incluem operações de desvio de esgoto, tratamento de águas residuais municipais, aplicações HDD-bentonita, desaguamento em canteiros de obras, água de processo industrial e gestão de águas pluviais. O caminho de fluxo desobstruído é particularmente eficaz para o manuseio de trapos, detritos e outros materiais que causam bloqueios em projetos convencionais de bombas.
TPAWS significa Twin Port Air Water Separator, um sistema proprietário inventado e projetado pela Gorman-Rupp. Um sistema assistido por priming baseia-se em um sistema de válvulas, que permite a remoção do ar da linha de sucção e, ao mesmo tempo, impede que fluidos entrem na bomba de priming. O TPAWS veda efetivamente a porta de vácuo assim que a bomba está totalmente preparada, e abre quando é necessário um novo priming. Graças à grande porta secundária, o tempo de priming é reduzido em até 30%. Como benefício adicional, a contaminação nos assentos das válvulas é praticamente impossível. Caso alguma contaminação dificulte o reprime eficaz, uma rápida lavagem com água fresca através da porta de descarga integrada faz você voltar a funcionar. O TPAWS é o sistema de separação ar-água mais confiável do mercado.
A Série 6400 é construída com base nos componentes e na tecnologia comprovados da Série Super T da Gorman-Rupp. A construção padrão inclui uma carcaça de bomba em ferro dúctil e um impulsor feito de uma liga proprietária Hard Iron 400 Brinell da Gorman-Rupp. A bomba possui um eixo robusto e selo mecânico lubrificado a óleo, projetado para serviços com abrasivos e manuseio de sólidos. Para recomendações específicas de materiais com base na sua aplicação e meio, entre em contato com a Gorman-Rupp Europe.
A Série 6400 vem com garantia padrão de cinco anos. A Gorman-Rupp Europe oferece suporte de engenharia de aplicação para seleção de bombas, dimensionamento de sistemas e aconselhamento sobre configuração a partir de suas instalações europeias em Waardenburg (Países Baixos) e Namur (Bélgica). O suporte ao produto inclui manuais de operação e manutenção, folhas de dados técnicos, curvas de desempenho e desenhos esquemáticos. Peças e serviços estão disponíveis por meio de uma rede de distribuidores treinados pela fábrica em toda a Europa.
