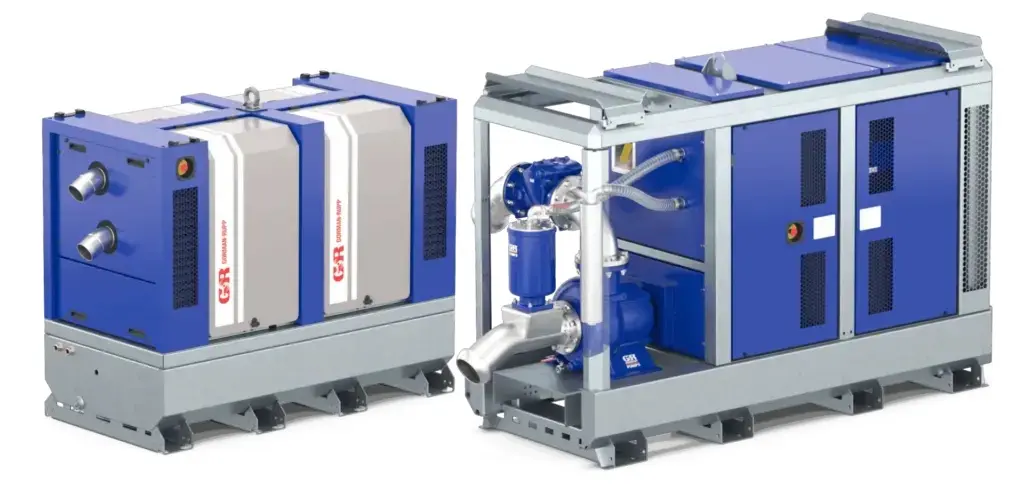

A S-Line é a gama de grupos electrobomba móveis com acionamento diesel da Gorman-Rupp Europe, concebida para obras em que a autonomia, a transportabilidade e o funcionamento contínuo em condições exigentes são prioritários. A S-Line transporta o seu próprio combustível, arranca de forma independente da rede elétrica e funciona durante noites, fins de semana e temporais com supervisão mínima. Construída sobre a tecnologia comprovada de bombas autocebantes da Gorman-Rupp e sobre um motor diesel conforme à norma Stage V, é a plataforma de referência para drenagem de obras, by-pass de coletores, HDD e resposta de emergência.

Construída sobre a tecnologia de bombas Gorman-Rupp

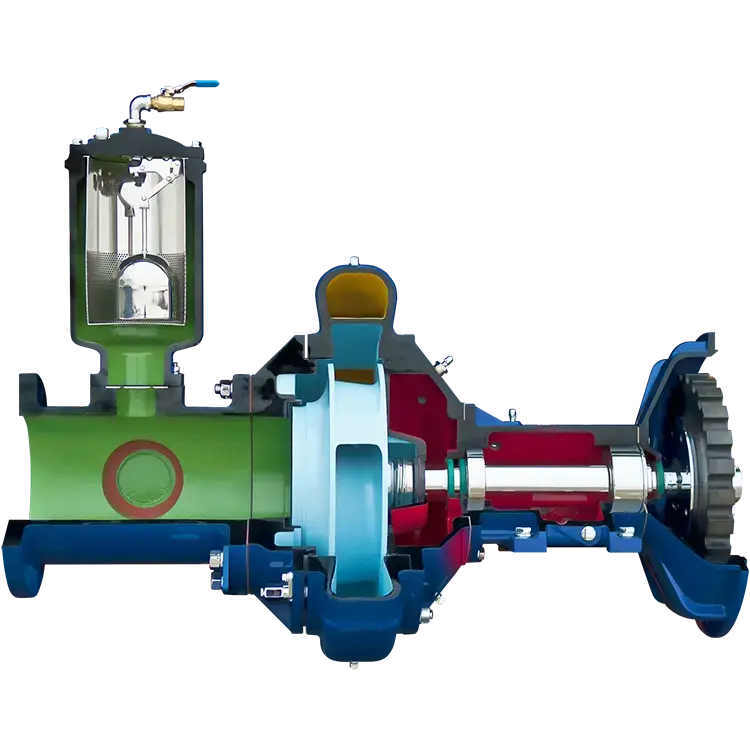

A S-Line é concebida em torno das plataformas de bombas autocebantes da Gorman-Rupp. Bombas centrífugas autocebantes que evacuam automaticamente o ar da linha de aspiração e voltam a escorvar sem intervenção do operador. As bombas Gorman-Rupp destacam-se em aplicações severas. Os sistemas de gestão de sólidos Eradicator e Eradicator Plus, disponíveis em muitos modelos, lidam com materiais filamentosos como trapos, toalhetes e lamas fibrosas. As bombas de cebagem assistida e as bombas Vortex estão especificamente concebidas para aplicações exigentes como mineração e construção.

Diesel Stage V: emissões e compatibilidade com HVO

O motor Stage V é a norma europeia de emissões em vigor para máquinas móveis não rodoviárias. Reduz significativamente as partículas e os NOx face a fases anteriores e é obrigatório na maioria dos projetos de infraestrutura regulamentados. Os motores S-Line são compatíveis com HVO sem modificação, permitindo aos clientes reduzir as emissões de CO2 até 90 por cento utilizando diesel renovável. Esta combinação de Stage V com HVO cumpre os critérios de emissões hoje adotados pela maioria dos donos de obra europeus.

Construção orientada para a manutenção

A filosofia de conceção da Gorman-Rupp coloca o acesso para manutenção em primeiro lugar. A tampa de inspeção amovível em muitos modelos dá acesso direto ao impulsor e à voluta para inspeção ou substituição de peças de desgaste, sem desligar a tubagem de aspiração ou de descarga. O ajuste externo sem calços permite repor a folga da placa de desgaste no local com ferramenta manual, restabelecendo o desempenho sem desmontar a bomba. A tecnologia de vedação de cartucho permite substituir a vedação como uma única unidade, reduzindo o tempo de serviço e o risco de remontagem incorreta.

Configurações

A S-Line está concebida para um transporte rodoviário fácil entre obras e disponibiliza versões insonorizadas para projetos sensíveis ao ruído. Os diâmetros de descarga vão tipicamente de 2″ (50 mm) a 16″ (400 mm), com gamas de caudal de aproximadamente 30 a 2.500 m³/h consoante a plataforma de bomba. Os depósitos de combustível estão dimensionados para tempos de funcionamento típicos de 24 a 72 horas; podem ser ligados depósitos externos maiores como opção para funcionamento não assistido ao fim de semana.

Aplicações típicas

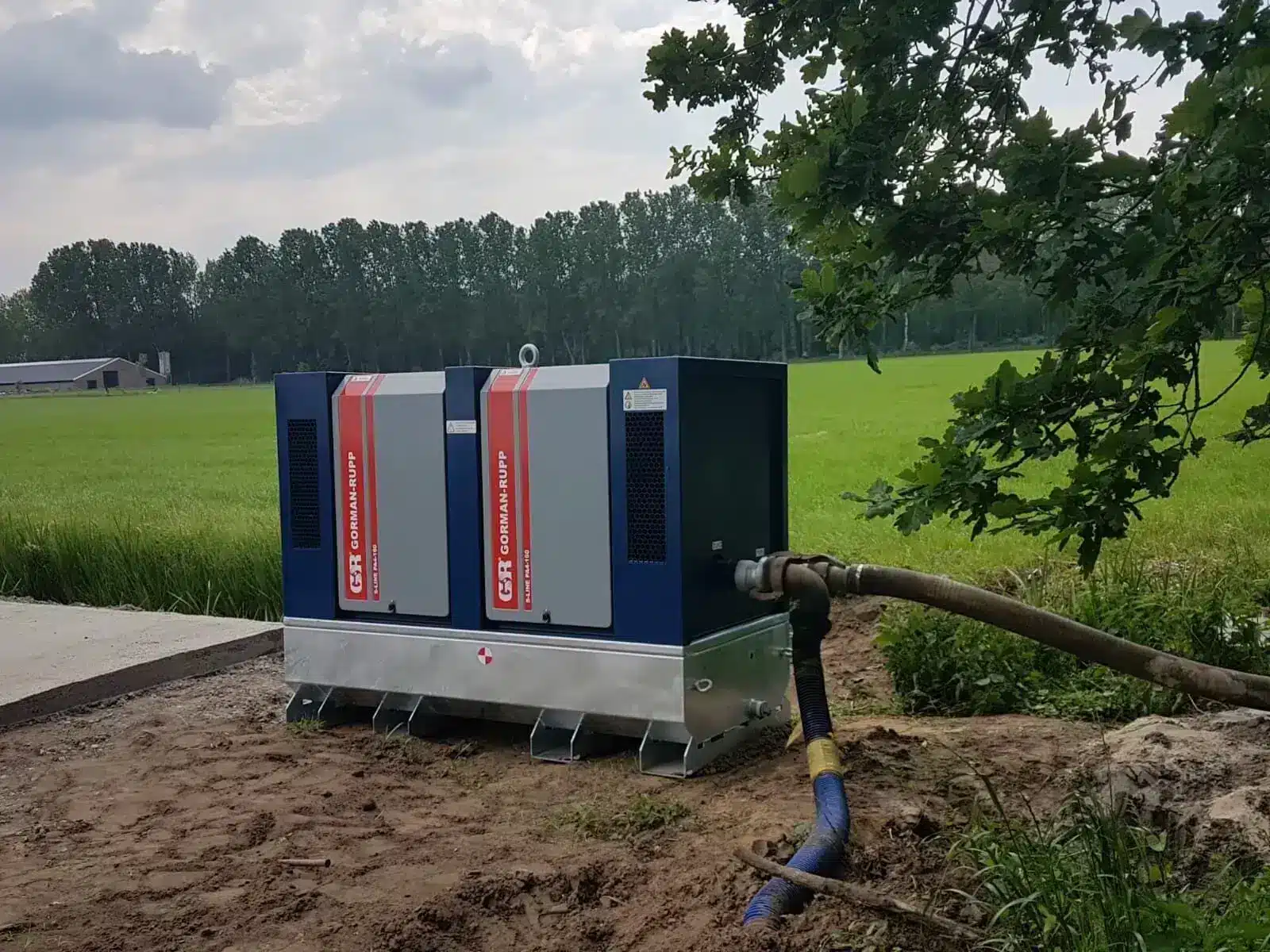

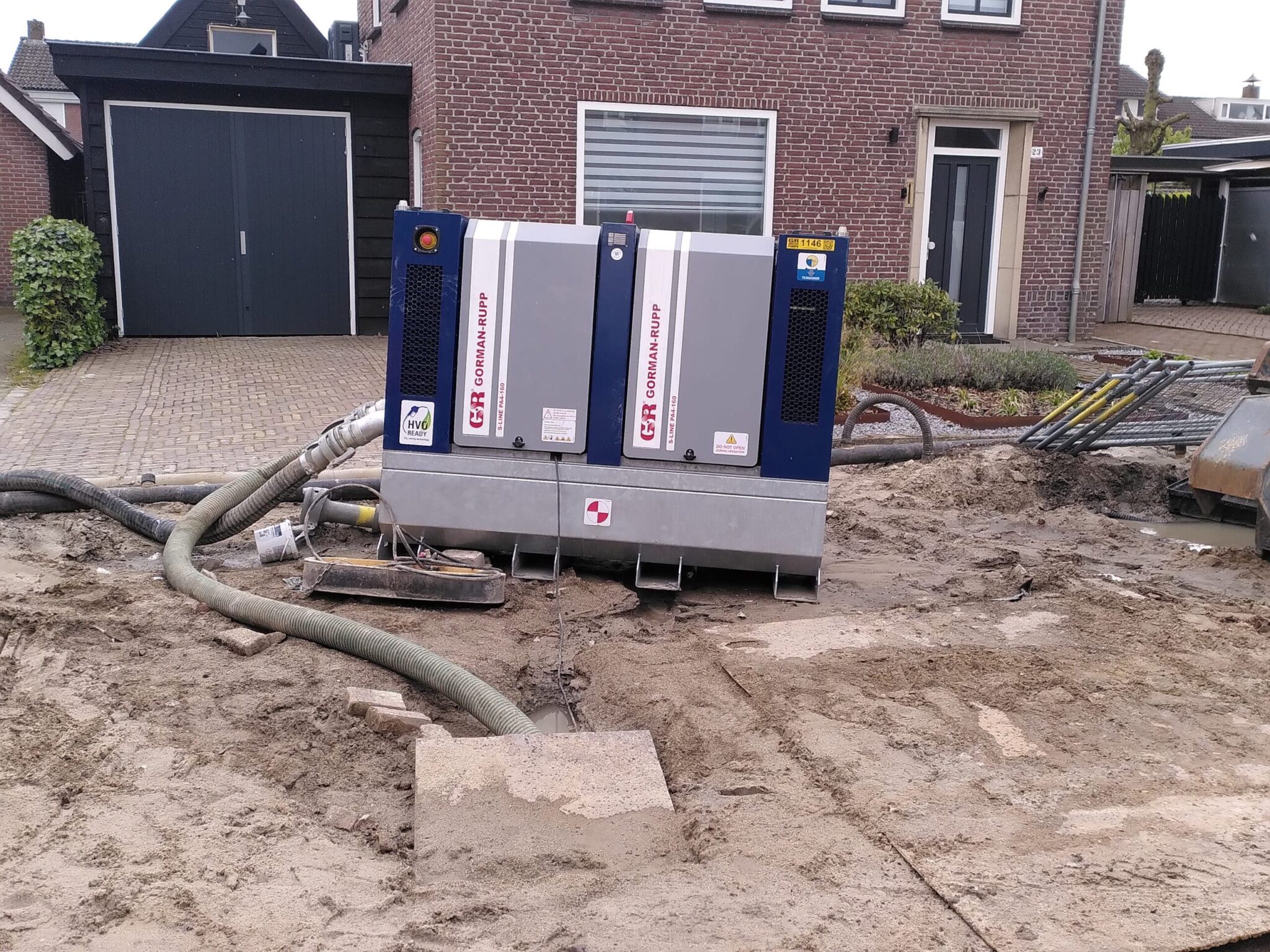

Drenagem de obras, by-pass de coletor durante a reabilitação de estações elevatórias, manuseamento de lamas em HDD, drenagem de minas, irrigação e resposta a inundações. A S-Line é também amplamente utilizada em frotas de aluguer.

Garantia e apoio

Até 5 anos de garantia consoante o modelo e as condições. Sustentada por montagem e ensaios europeus, apoio à colocação em serviço, formação através da Gorman-Rupp Academy e uma rede de serviço 24/7. As peças sobressalentes estão em stock local para tempos de resposta curtos.

Perguntas frequentes

Um grupo electrobomba móvel passa grande parte da sua vida em trânsito entre obras ou em standby para a próxima utilização. A disciplina de manutenção e a preparação para o transporte influenciam diretamente a disponibilidade, o custo total de propriedade e o sucesso do projeto seguinte. Esta página apresenta o plano prático de manutenção dos grupos electrobomba móveis Gorman-Rupp, a regulamentação de transporte a ter em conta e as rotinas operacionais que mantêm uma frota móvel pronta a entrar em funcionamento.

Intervalos de manutenção num relance

Verificações diárias (em serviço): inspeção visual a fugas, nível de óleo, nível de líquido de refrigeração, nível de combustível, estado do crivo de aspiração. Semanais: tensão das correias quando aplicável, estado das mangueiras, linha de base de vibração, perfil sonoro. Mensais: análise de óleo nos grupos sujeitos a uso intensivo, estado da bateria, pressão dos pneus nas unidades montadas em reboque. Após cada obra: lavagem completa da bomba e tubagens caso tenham sido bombeadas águas com sólidos ou produtos químicos, verificação da folga da placa de desgaste, substituição de consumíveis.

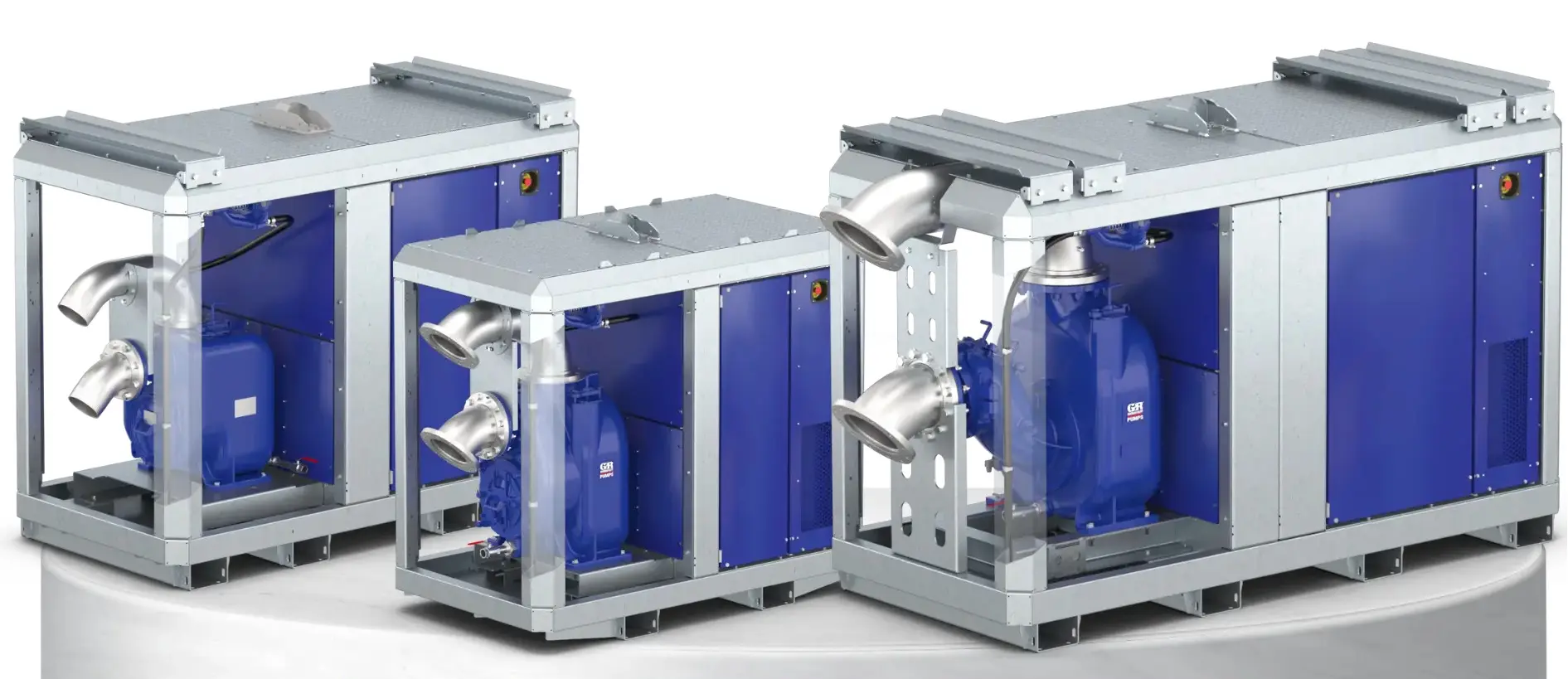

Os intervalos de revisão maior seguem o plano do fabricante do motor para a S-Line diesel (tipicamente 250 a 500 horas para mudança de óleo e filtro, 1.000 a 2.000 horas para revisão maior). Na E-Line elétrica, os intervalos de manutenção do motor são bastante mais longos; o foco desloca-se para a manutenção do lado da bomba.

Manutenção do lado da bomba: ajuste sem calços e vedações de cartucho

Duas características de conceção das plataformas de bombas Gorman-Rupp reduzem significativamente o tempo de intervenção. O ajuste externo sem calços permite repor a folga da placa de desgaste com ferramenta manual e restabelecer o desempenho à medida que a bomba envelhece, sem desmontagem. A tecnologia de vedação de cartucho permite substituir a vedação mecânica como uma única unidade pré-montada, eliminando o risco de montagem incorreta e reduzindo o tempo de paragem por substituição a poucos minutos.

Regulamentação de transporte

Os grupos electrobomba móveis montados em reboque (unidade móvel sobre rodas) estão sujeitos à regulamentação de transporte rodoviário. Verifique a classe de peso, a iluminação, o sistema de travagem e a matrícula. Na UE, os grupos acima de certos limites de peso exigem tipos específicos de reboque e categorias de carta de condução. As variantes insonorizadas e elétricas são habitualmente mais pesadas do que as equivalentes diesel; verifique a configuração de transporte antes da mobilização.

Para transporte aéreo ou marítimo (utilizado em aluguer internacional) aplicam-se normas estritas de embalagem e peação. Os grupos electrobomba em contentor estão concebidos para transporte em contentor ISO.

Armazenamento entre utilizações

Um grupo electrobomba estacionado durante semanas no estaleiro precisa de cuidados básicos: drenagem das tubagens de água em caso de risco de gelo, recarga da bateria, arranque periódico do motor (diesel) ou rotação do rotor (elétrico) para evitar o brinelling dos rolamentos, e armazenamento coberto sempre que possível. As peças sobressalentes e consumíveis guardados no reboque (impulsor, placa de desgaste, kit de vedação, correias em V, filtros) reduzem o tempo até à disponibilidade quando surge a chamada.

Erros frequentes de manutenção

Adiar o ajuste da placa de desgaste até o desempenho cair de forma evidente; nessa altura, o desgaste está avançado e é necessária a substituição da peça. Negligenciar a limpeza do crivo de aspiração; isto provoca problemas de NPSH e cavitação, que consiste em bolhas de vapor (não bolhas de ar) que implodem e danificam o impulsor. Operar o motor diesel fora do perfil de carga indicado pelo fabricante, com desgaste acelerado como consequência. Esquecer a lavagem após bombear meios agressivos.

Apoio de serviço Gorman-Rupp

A Gorman-Rupp Europe dispõe de uma rede de serviço em toda a Europa, com disponibilidade de peças sobressalentes, serviço técnico no terreno e diagnóstico remoto. Para frotas próprias estão disponíveis contratos de serviço com manutenção planeada, reposição de peças e apoio 24/7 para intervenções de emergência. A formação em manutenção ao nível do operador é disponibilizada através da Gorman-Rupp Academy.

Perguntas frequentes

A cavitação é um dos problemas mais comuns e custosos em sistemas de bombeamento. Ela ocorre quando bolhas de vapor se formam em um líquido e colapsam com força, causando danos sérios aos componentes da bomba. Para profissionais que atuam em aplicações industriais ou de desaguamento, reconhecer e prevenir a cavitação é fundamental. Este artigo explica o que é a cavitação, suas consequências e como a escolha correta da bomba – como as da Gorman-Rupp – pode ajudar a minimizar seu impacto.

O que é cavitação

A cavitação ocorre quando a pressão em um líquido cai abaixo de sua pressão de vapor, formando bolhas de vapor. À medida que essas bolhas se deslocam para áreas de pressão mais alta, elas colapsam violentamente contra superfícies metálicas, causando corrosão localizada, vibração e ruído.

Como se desenvolve

A cavitação é tipicamente causada por:

• baixa pressão de sucção
• elevação excessiva de sucção
• fornecimento inadequado de fluido
• obstruções ou restrições na linha de sucção

Em bombas autoescorvantes a seco, a cavitação também pode ocorrer quando a bomba funciona a seco por muito tempo ou quando o ar permanece preso no sistema.

Reconhecendo os sintomas

Uma bomba cavitante frequentemente apresenta vários sinais claros de aviso.

Ruído e vibração

Um som distinto de “estalido” ou “cascalho” é um indicador típico. Vibração aumentada e taxas de fluxo flutuantes também são comuns.

Eficiência reduzida

A cavitação reduz o desempenho da bomba. As bolhas de vapor perturbam o fluxo do fluido, diminuindo a pressão de descarga e aumentando o consumo de energia.

Desgaste visível

A cavitação prolongada causa corrosão ou erosão superficial no impulsor e na carcaça. Esse dano é frequentemente irreversível e reduz significativamente a vida útil da bomba.

Os efeitos da cavitação em bombas

As consequências da cavitação vão além dos danos superficiais.

• erosão estrutural: o colapso das bolhas causa microfissuras que crescem com o tempo
• capacidade reduzida: o fluxo e a pressão diminuem significativamente
• aumento dos custos de manutenção: reparos e substituições de peças mais frequentes
• tempo de inatividade operacional: falhas inesperadas podem interromper a produção

Um sistema de bombeamento bem projetado leva em consideração a altura líquida positiva de sucção (NPSH). As bombas Gorman-Rupp são projetadas para operar com eficiência dentro dos limites seguros de NPSH, prevenindo eficazmente a cavitação.

Como prevenir a cavitação

1. verificar a instalação

Certifique-se de posicionar a bomba corretamente. Mantenha as linhas de sucção curtas, retas e herméticas.

2. reduzir a sucção de elevação

Posicione a bomba o mais próximo possível do nível do fluido. Quanto maior a elevação da sucção, maior o risco de cavitação.

3. selecione a bomba certa para o trabalho

Cada fluido e aplicação requer uma solução específica. (link para bombas em Grpumpseurope.eu)

4. mantenha seu sistema regularmente

Inspecione filtros, válvulas e tubulações para obstruções ou vazamentos de ar.

5. use materiais de alta qualidade

Bombas com impulsor resistente ao desgaste e carcaças robustas, como as bombas autoescorvantes secas Gorman-Rupp, duram mais e suportam melhor a cavitação.

Cavitação em bombas autoescorvantes a seco

Bombas autoescorvantes a seco, comumente usadas em construção e desaguamento, são menos propensas à cavitação graças ao seu design. Elas podem lidar com ar sem danos, desde que o nível do fluido permaneça dentro dos limites operacionais. A manutenção regular continua sendo fundamental para manter o tempo de atividade e o desempenho.

Resumo e conclusão

A cavitação é um problema técnico que pode causar danos graves às bombas. Ela provoca erosão, perda de eficiência e custos desnecessários. Com o design adequado da bomba, instalação correta e manutenção preventiva, a cavitação pode ser amplamente evitada. As bombas Gorman-Rupp são conhecidas por sua construção robusta, design eficiente e desempenho comprovado em ambientes exigentes – garantindo que seu sistema permaneça confiável, eficiente e seguro.
